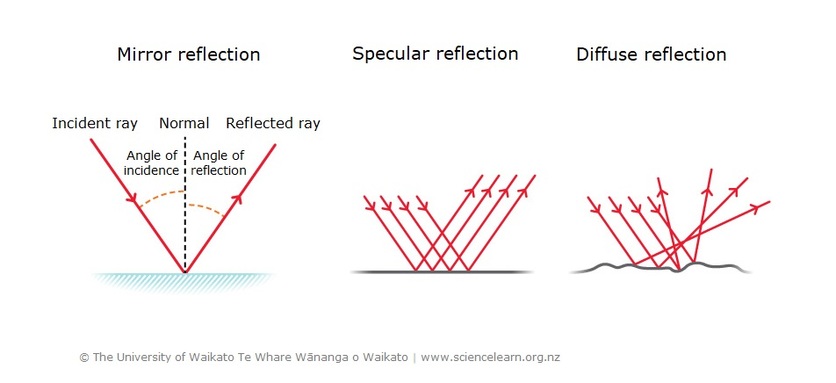

La máquina de cortar láser de fibra se usa ampliamente para cortar acero, aluminio, cobre, latón y otros materiales metálicos. Pero al cortar aluminio, cobre, tiene un gran reflejo. ¿Cómo lidiar con esta reflexión?
En términos generales, la alta inversión se refiere a la baja resistividad de los materiales procesados, la superficie lisa y la baja absorción de láser de infrarrojo cercano, lo que conduce a la emisión de una gran cantidad de láseres, y debido a que la mayoría de los escenarios de uso de láser son perpendiculares al material o un Pequeño ángulo de inclinación. Como resultado, el láser de retorno ingresa al cabezal de salida, e incluso parte de la luz de retorno se combina en la fibra de transferencia de energía, que se transmite de regreso al interior del láser a lo largo de la fibra, lo que resulta en la temperatura continua de la alta temperatura del Componentes centrales en el láser.
En el proceso de procesamiento de materiales altos reversos, una vez que el láser de retorno demasiado alto ingresa al láser, habrá un cierto riesgo de daño a la cabeza de corte o al cabezal de soldadura y al láser en sí. Especialmente para los productos láser de fibra de alta potencia, la potencia láser de retorno será significativamente mayor que la de los productos láser de baja potencia, y el riesgo de daño será mayor. Al cortar el alto material anti-material, cuando el material no se penetra, la luz de retorno de alta potencia volverá al interior del láser y dañará el láser. Con el objetivo de los problemas anteriores, el personal de I + D de Ruike láser ha diseñado un diseño de protección contra la luz anti-alta reflexión de cuatro niveles, y agregará varias funciones de monitoreo de luz de retorno para garantizar la protección en tiempo real del láser en caso de procesamiento anormal.
La máquina de cortar láser de fibra xdlaser se equipó principalmente con fuente de láser Raycus. Los cabezales de salida de fibra óptica QBH, QD y QP diseñadas por el láser de Raycus pueden convertir eficientemente la luz de retorno incontrolable en luz y calor absorbibles, y mejorar la capacidad de absorción de calor y disipación de calor de la cabeza de salida, para evitar el impacto de la luz de retorno en la luz interna componentes en la mayor medida. Para el sistema de procesamiento del láser, el láser de retorno primero afectará el cabezal de cable óptico de salida, causando el riesgo de calentamiento e incluso daños al cable óptico de salida. Para garantizar la seguridad del cable óptico de salida, hemos integrado un dispositivo de extracción de luz de retorno primario dentro del cable óptico de salida sobre la base del diseño original, como se muestra en la figura. El diseño de reflexión anti alta agregado al extremo de salida del cable óptico puede despegar la mayor parte del láser devuelto en la primera vez y reducir el daño a la estructura óptica interna del láser. Al mismo tiempo, combinado con el diseño de refrigeración por agua, puede absorber efectivamente el láser devuelto despojado y evitar su impacto térmico en el cabezal de salida del cable óptico.
Debido a que hay un resonador óptico dentro del módulo de la unidad, una vez que el láser de retorno de baja potencia ingresa al módulo de la unidad y el resonador amplifica continuamente, afectará seriamente la estabilidad óptica del láser y aumentará el riesgo de daño por láser. Para mejorar aún más la estabilidad y la confiabilidad del láser en un alto corte inverso, combinado con el diseño interno de la ruta óptica del módulo de la unidad, el dispositivo anti -alto de reflexión del módulo unitario se agrega para mejorar la confiabilidad del módulo.

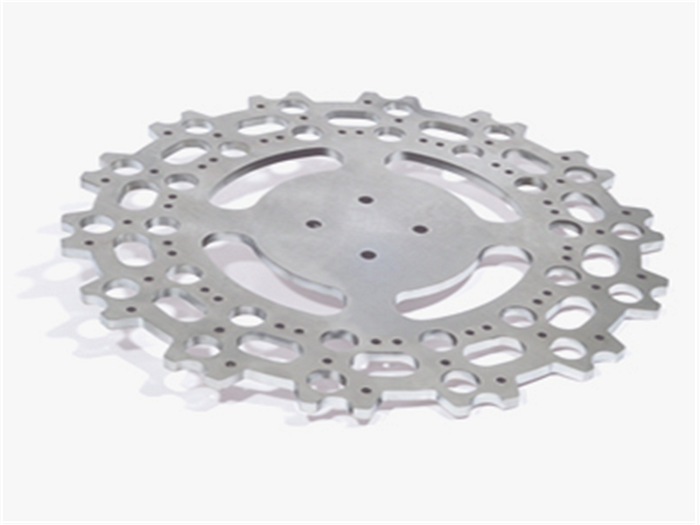

En términos generales, siempre que se opere correctamente, ya sea placa de aluminio, latón, cobre rojo y otros materiales de alta reflexión, el láser de raycus puede controlar, cortar eficientemente y tener un buen efecto de sección. Para la prueba de procesamiento anormal de alta reflexión, es probar la capacidad de reflexión anti alta del láser. Al marcar hacia adelante y hacia atrás en la placa de cobre rojo, no penetra en la placa de cobre rojo. En este momento, la luz de retorno es muy alta, y el láser aún se puede usar normalmente, lo que indica que el láser de Raycus tiene una fuerte capacidad de reflexión anti alta.
(1) Al cortar aluminio, latón, cobre rojo y otros materiales, la velocidad debe ser conservadora y dejar algo de espacio, no demasiado extremo o rápido.
(2) El cobre rojo debe cortarse con oxígeno, no nitrógeno o aire.
Cuando ocurran los siguientes problemas, detenga la máquina inmediatamente para su inspección.
(1) El espejo protector inferior está contaminado.
(2) Cortar el material de alta reflexión y la perforación no se penetra.
(3) Cortar material de alta reflexión, la perforación penetró, pero el corte no se cortó.
