Equipo láser de fibra CNC 3015 para video de metal:
Información técnica:
Modelo | Máquina de cortar láser de fibra de doble mesa XD-3015D |
Área de trabajo | 3000*1500 mm |
Longitud de viaje del eje z | 0-200 mm |
Poder láser | 1000W-6000W |
Tipo de mesa de trabajo | Mesa de trabajo de diente de sierra adecuada para cortar cualquier metal y adecuado para cargar metal pesado. |
Habilidad de corte | Acero inoxidable 12 mm, acero al carbono de hasta 22 mm |
Velocidad de carrera inactiva máxima | 120m/min |
Velocidad de posición | 100m/min |
Velocidad acelerada | 1.5g |
Precisión de posición repetida | ± 0.03 mm |
Transmisión | Rieles de guía doble y bastidores dobles |
Marca de lentes ópticos | Raytools, longitud de eje |
Equipo auxiliar | Productor de nitrógeno, filtro de aire, cargador de material, sistema agotado automático |
Formato gráfico compatible: | AI, PLT, DXF, BMP, DST, DWG, LAS, DXP, IGES |
Gas auxiliar | Oxígeno, nitrógeno |
El consumo de energía | 23.5kw |
Tensión de trabajo | 380V/50Hz |
Capacidad de carga | 1200 kgs |
Tamaño de la máquina que incluye embalaje | Una máquina de mesa: 5m*2.3m*1.8m Dos máquinas de mesa: 8.5m*2.3m*1.8m Proteger la máquina de cubierta: 9m*2.4m*2m |
Peso bruto | Una máquina de mesa: 4000 kgs, dos máquinas de mesa: 5000 kgs, Proteger la máquina de cubierta: 6000 kgs |
Cubierta de protección completa o no | Opcional |
Tabla de intercambio o no | Opcional |
Longitud de la onda láser: | 1064 nm |
Partes consumibles | Boquilla, lente, proteger el espejo |
Equipo láser de fibra CNC 3015 Características:
1. Alta precisión de corte: la precisión de posicionamiento de la máquina de corte con láser es de 0.05 mm, y la precisión de posicionamiento repetido es de 0.03 mm.
2. Sendero estrecho de la máquina de corte láser: el haz láser se centra en un pequeño punto de luz, de modo que el enfoque alcanza una alta densidad de potencia. El material se calienta rápidamente al grado de satisfacción y se evapora para formar agujeros. Con el movimiento lineal relativo de la viga y el material, el agujero forma continuamente una hendidura con un ancho muy estrecho, y el ancho de muesca es generalmente 0.10-0.20 mm.
3. La superficie de corte de la máquina de corte láser es lisa: la superficie de corte está libre de rebabas, y la rugosidad de la superficie de corte generalmente se controla dentro de RA6.5.
4. Velocidad rápida de la máquina de corte láser: la velocidad de corte puede alcanzar los 10 m / min, y la velocidad de posicionamiento máxima puede alcanzar los 30 m / min, que es mucho más rápido que la de corte de alambre.

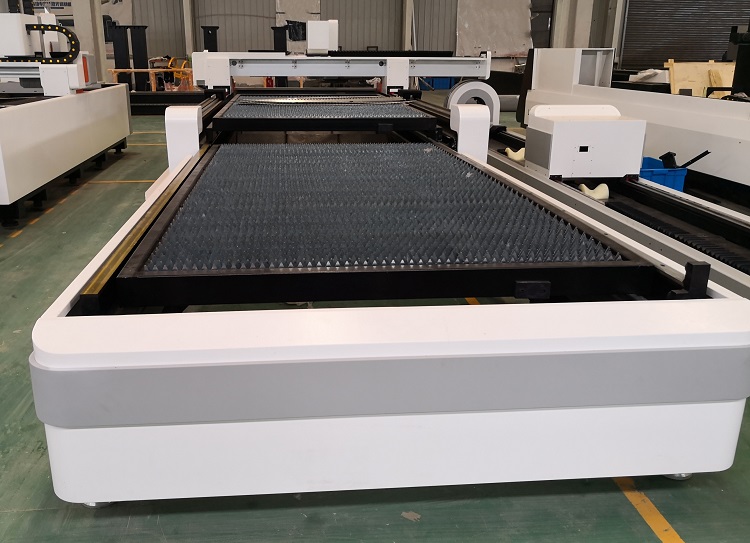

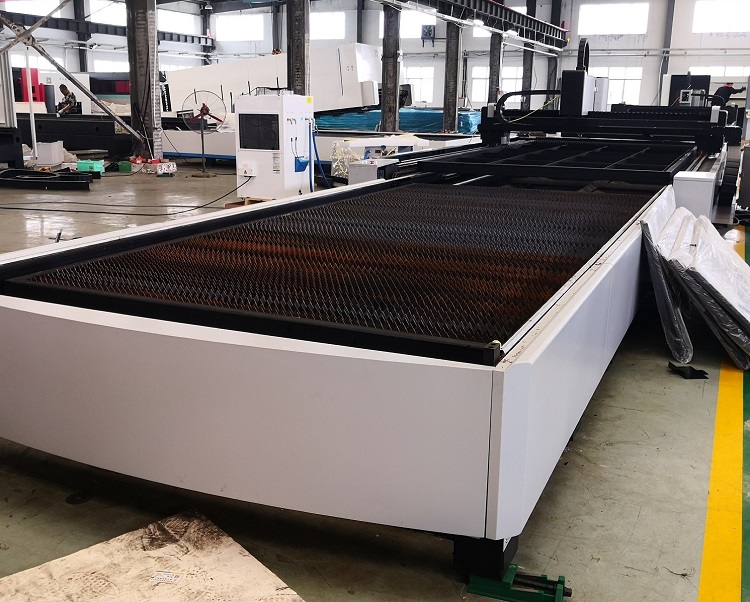

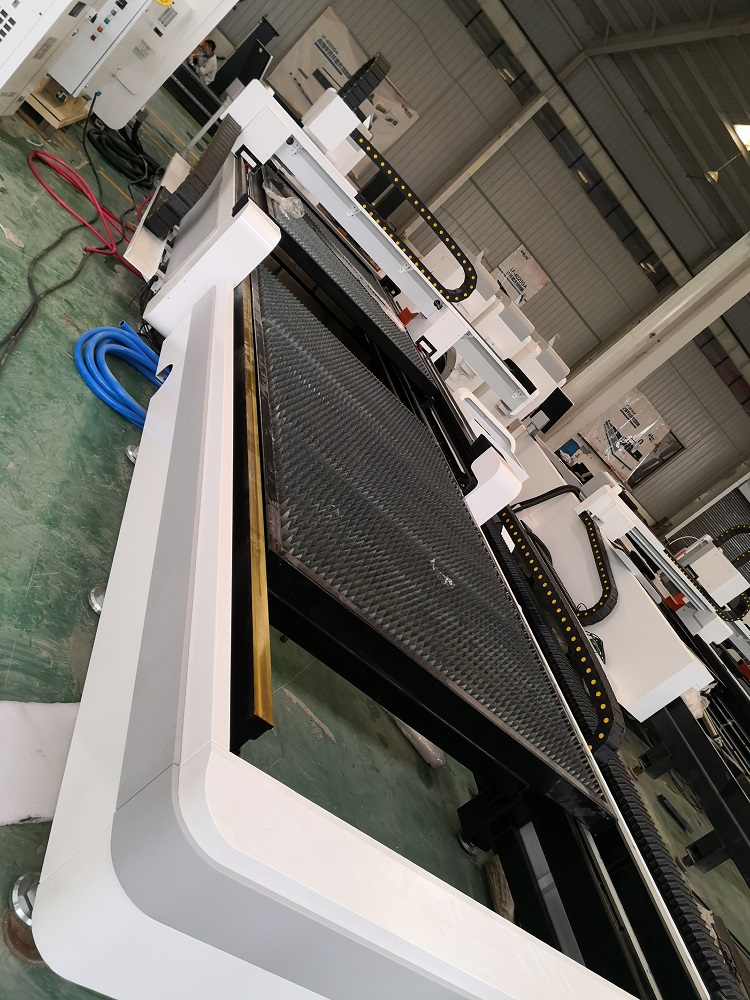

Detalles de la máquina:
Cubierta cerrada completa opcional:
Muestras de corte:
Hierro fundido o soldadura para la cama de equipos láser de fibra?
El lecho de la máquina láser de fibra generalmente se divide en dos tipos: lecho de hierro fundido (construcción integrada), cama soldada (soldadura de placa). Hay una gran diferencia entre una cama de hierro fundido y una cama soldada. ¿Cómo deberían elegir los clientes cuando está comprando su máquina de corte con láser de fibra?
1. Cama de hierro fundido
El lecho de hierro fundido se llama habitualmente un lecho de hierro fundido de una pieza en la industria.
Sus ventajas: buena resistencia al desgaste y absorción de choque. Buen rendimiento del proceso.
Desventajas: alto costo y más tiempo.
2. cama soldada
El lecho soldado de acero de la máquina de corte con láser está hecho de soldadura de placa de acero como su nombre lo indica.
Ventajas: alta resistencia mecánica, tiempo de producción relativamente corto, fácil de organizar la producción;
Desventajas: mala absorción de choques.
Los siguientes consejos se centran principalmente en la estabilidad, la capacidad de la fabricación y el costo del lecho de cortador láser de fibra para una estabilidad de análisis comparativo.
A. Estabilidad
Para elegir una cama de hierro fundido o una cama soldada, es un proceso de procesamiento térmico. Por lo tanto, hay tensiones residuales en la estructura del lecho después del enfriamiento, lo que hará la estructura mecánica de la máquina herramienta en un estado inestable. Por lo tanto, se requieren operaciones de proceso para eliminar el estrés residual. XD Laser es el fabricante de máquinas láser desde 2007. Solo ofrecemos máquina con cuerpo estable.
B. Capacidad del fabricante
Para la cama de hierro fundido, el tratamiento con envejecimiento generalmente se lleva a cabo después de la fundición; El lecho de soldadura se recoce para eliminar los efectos adversos de estas tensiones residuales. Cazón de fundición y lecho de soldadura, siempre que se realice el tratamiento efectivo de alivio del estrés, la estabilidad de la estructura mecánica es la misma
C. Costo
El precio de costo de un lecho de fundición es más alto que el de una cama soldada, pero algunos fabricantes reducen
El grosor del acero para el lecho de fundición para reducir los costos, lo que resulta en una menor resistencia del lecho de fundición general, que no es tan fuerte como el lecho soldado. Entonces, cuando el usuario elige, ya sea una cama de fundición o una cama soldada, siempre que se pueda alcanzar la fuerza, el rendimiento es el mismo.
Ahora, el grosor del acero utilizado en el cuerpo se está volviendo cada vez más importante.
XD Laser produce cortadores láser estables normalmente con cama de soldadura de acero. Si quieres la cama de fundición, también podemos hacerlo.
