Función de torque STO Safe Off (STO, Torque Safe) de 2KW 3KW 4KW 6KW Fiber Láser Cutting Machine
La función de par apagada de STO Safe (STO, Torque Safe) es evitar que el motor produzca un par cuando el motor se detenga, de modo que la máquina se convierta en parte del sistema de seguridad; Lo siguiente usa Yaskawa Servo como ejemplo para explicar en detalle cómo implementar la función STO eléctricamente.

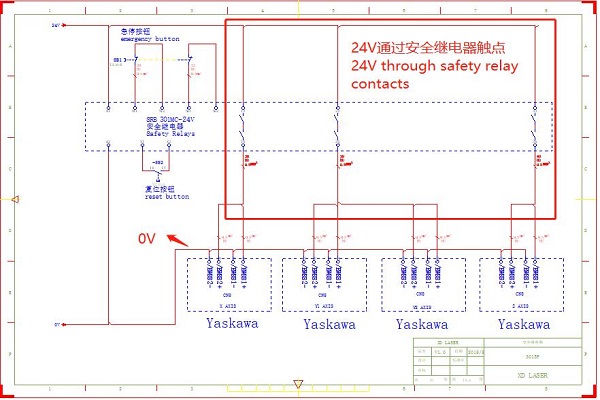

La fuente de alimentación de 24 V está conectada a la interfaz CN8 de la unidad de servo Yaskawa a través de los 3 no contactos del relé de seguridad, y la función STO se realiza cortando la corriente del motor a través del hardware. El proceso de operación específico es el siguiente: después de presionar el botón de parada de emergencia SB1, se desconecta el contacto sin contacto del relé de seguridad y se desconecta la fuente de alimentación de 24 V de la interfaz CN8 de la unidad servo. Al bloquear la señal de accionamiento del módulo de alimentación que controla la corriente del motor, el módulo de alimentación se puede apagar. Corte la corriente del motor para realizar la función STO. Restablecer la operación, después de restablecer el botón SB1 de parada de emergencia, presione el botón de reinicio SB2 nuevamente, el relé de seguridad restablece el no contacto, y la fuente de alimentación de 24 V normalmente suministra energía a la interfaz CN8. El motor vuelve a la normalidad.

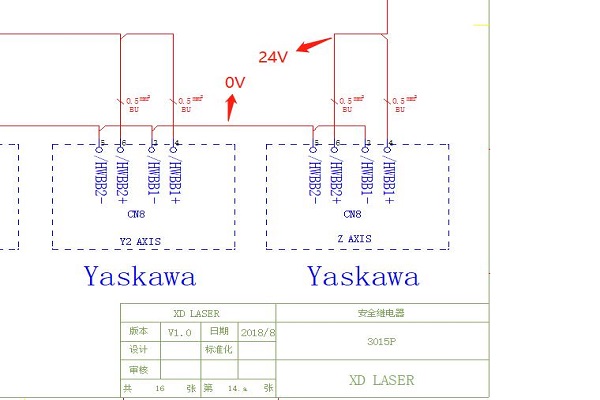

Descripción de la interfaz de seguridad de Yaskawa Drive
Nota: Después de restablecer el botón SB1 de parada de emergencia, debe presionar nuevamente el botón de reinicio SB2, el relé de seguridad se puede restablecer y el servomotor Yaskawa puede volver a la normalidad.
