Europa Standard Full Fiber Láser Cutting Machine Video:
Información técnica:
Modelo | Máquina de cortar láser de fibra XD-3015P |
Área de trabajo | 3000*1500 mm |
Longitud de viaje del eje z | 0-200 mm |
Poder láser | 3000W, 4000W, 6000W, 8000W |
Tipo de mesa de trabajo | Mesa de trabajo de diente de sierra adecuada para cortar cualquier metal y adecuado para cargar metal pesado. |
Habilidad de corte | Acero inoxidable de 10 mm, acero al carbono de hasta 20 mm |
Velocidad de carrera inactiva máxima | 120m/min |
Velocidad de posición | 100m/min |
Velocidad acelerada | 1.5g |
Precisión de posición repetida | ± 0.03 mm |
Transmisión | Rieles de guía doble y bastidores dobles |
Marca de lentes ópticos | Raytools, longitud de eje |
Equipo auxiliar | Productor de nitrógeno, filtro de aire, cargador de material, sistema agotado automático |
Formato gráfico compatible: | AI, PLT, DXF, BMP, DST, DWG, LAS, DXP, IGES |
Gas auxiliar | Oxígeno, nitrógeno |
El consumo de energía | 23.5kw |
Tensión de trabajo | 380V/50Hz |
Capacidad de carga | 1200 kgs |
Tamaño de la máquina que incluye embalaje | Una máquina de mesa: 5m*2.3m*1.8m Dos máquinas de mesa: 8.5m*2.3m*1.8m Proteger la máquina de cubierta: 9m*2.4m*2m |
Peso bruto | Una máquina de mesa: 4000 kgs, dos máquinas de mesa: 5000 kgs, Proteger la máquina de cubierta: 6000 kgs |
Cubierta de protección completa o no | Opcional |
Tabla de intercambio o no | Opcional |
Longitud de la onda láser: | 1064 nm |
Partes consumibles | Boquilla, lente, proteger el espejo |

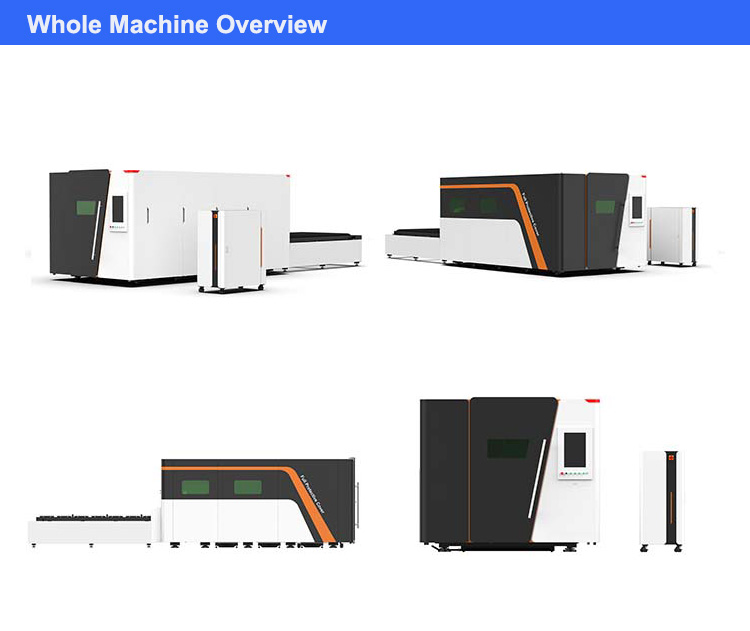

Descripción general de la máquina completa:
Partes principales:

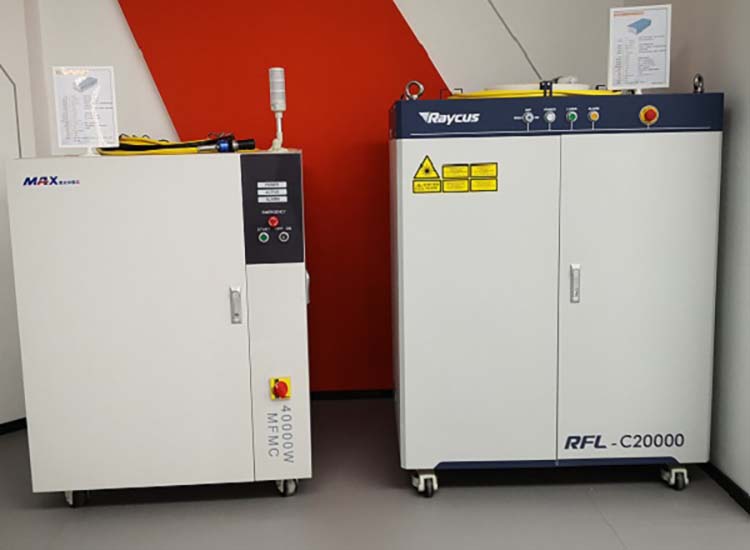

1. La máquina está equipada con RayCus, Max o IPG Láser Fuente. Es opcional.
2.

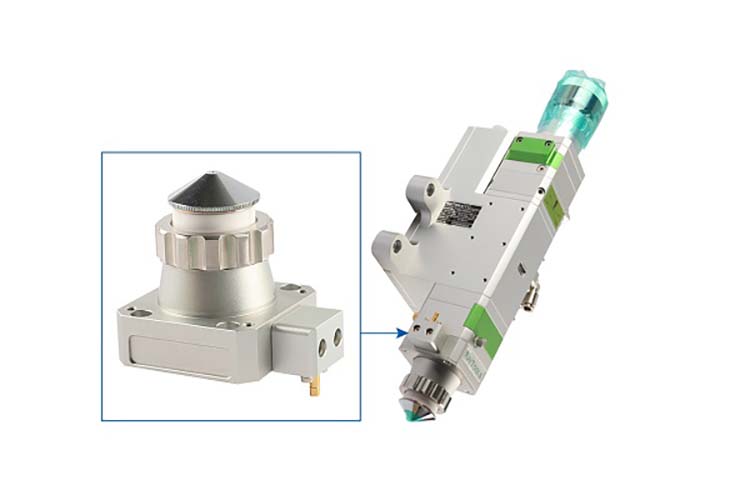

Cabeza de láser opcional:
Auth3Tech, WSK, RayTools y Precitec Láser Head Opcional
Enfoque manual y enfoque automático opcional
Ventajas de la cabeza de láser de Auto Focus:
Sin operación manual y enfoque, el software ajusta automáticamente la lente de enfoque para realizar placas automáticas de perforación y corte de diferentes grosor y puede enfocarse automáticamente.
Diseño anti-colisión, ajuste de altura alta sensibilidad.
La velocidad de corte de la lente de enfoque de ajuste automáticamente es diez veces del ajuste manual.
Rango de ajuste más grande
Rango de ajuste -10 mm ~ +10 mm, precisión 0.01 mm, adecuado para 0 ~ 20 mm diferentes tipos de placas.
Vida útil más larga

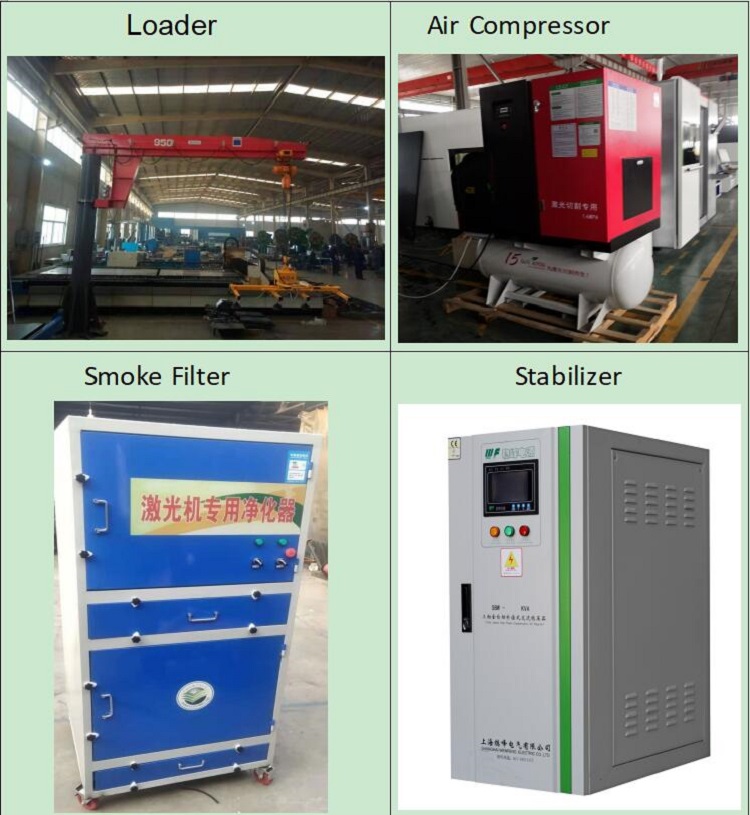

3. Piezas opcionales
Muestras de corte:
Proceso de mantenimiento de equipos
Detalles de mantenimiento diario:
1. Verifique el nivel del agua de la enfriadora, que debe estar por encima de la marca verde del nivel de agua 2/3.
2. Verifique si la línea de energía está dañada y otros riesgos potenciales de seguridad.
3. Compruebe si cada botón de interruptor es flexible.
4. Verifique la lente protectora antes de comenzar la máquina y manténgala limpia.
5. Verifique la boquilla de corte antes de la luz para mantenerla limpia y libre de bloqueo.
6. Verifique si el enfoque láser está en el centro de la boquilla de corte.
7. Limpie la capa de cenizas y los desechos en la mesa de la máquina antes de salir de servicio.
8. Si la temperatura ambiente es inferior a 0 ℃, agregue anticongelante o drene el agua del enfriador de agua láser para evitar que el agua se congele y dañe la máquina.
Detalles de mantenimiento semanal:
1. Mantequilla al menos una vez a la semana e inyecte aceite lubricante una vez por turno.
2. Desmontar la cubierta del polvo y verificar para asegurarse de que el aceite se inyecte en su lugar.
3. Limpie el residuo de corte en la rejilla y mantenga la rejilla en movimiento suavemente.
4. Limpie la pantalla del filtro de enfriamiento del sistema de enfriamiento y mantenga el sistema de enfriamiento en buen funcionamiento.
Detalles de mantenimiento mensual:
1. Limpie la capa de cenizas del gabinete de control principal y los residuos del aire acondicionado para mantener normalmente la disipación de calor del gabinete de control.
2. Limpie el tanque de agua y reemplace el agua de enfriamiento (agua destilada desionizada una vez en junio y agua purificada una vez en febrero)
El elemento de filtro se reemplazará una vez cada seis meses.
