Máquina de corte láser de fibra de fibra de acero al carbono de 16 mm 18 mm 20 mm 25 mm de carbono:
¿Por qué usar la máquina de corte con láser de fibra para cortar acero al carbono?
Super precisión. Puede obtener acero de carbono de borde fino si usa una máquina de corte con láser de fibra.
Mantenimiento más bajo. La máquina de cortar láser de fibra casi no necesita un mantenimiento demasiado grande.
Características de la máquina de corte con láser de fibra:
1. La costura de corte de la pieza de trabajo cortada por el láser es estrecha y la deformación de la pieza de trabajo es pequeña.
El rayo láser se centra en un pequeño punto de luz, de modo que el enfoque alcanza una alta densidad de potencia. El material se calienta rápidamente al grado de vaporización y se evapora para formar agujeros. La máquina de corte con láser se mueve de manera relativamente lineal con el haz y el material, de modo que los agujeros forman continuamente una hendidura con un ancho muy estrecho. La influencia térmica del recorte es muy pequeña, y básicamente no hay deformación de la pieza de trabajo.
La mayoría de los materiales orgánicos e inorgánicos pueden ser cortados por láser. En la industria del procesamiento de metales, que desempeña un papel muy importante en el sistema de fabricación industrial, muchos materiales de metal se pueden cortar sin deformación, independientemente de su dureza.
2. El corte láser no tiene rebabas, arrugas y alta precisión.
Para muchas industrias de fabricación mecánica y eléctrica, debido a que el moderno sistema de corte láser controlado por el programa de microcomputador puede cortar fácilmente piezas de trabajo de diferentes formas y tamaños, a menudo se prefiere sobre el proceso de puñetazo y moldeo; Aunque su velocidad de procesamiento sigue siendo más lenta que la de los golpes de matriz, no tiene consumo de troqueles, no es necesario reparar el dado, ahorra el tiempo de reemplazar el dado y puede procesar metal más grueso, ahorrando así los costos de procesamiento y reduciendo los costos de producción. Por lo tanto, es más rentable en general.
Máquina de corte por láser
3. El corte láser es un procesamiento sin contacto con alta energía y buena capacidad de control de densidad.
Después de que se enfoca el haz láser, se forma un pequeño punto de acción con energía extremadamente fuerte. Hay muchas características cuando se aplica al corte. Primero, la energía de la luz láser se convierte en increíble energía térmica y se mantiene en un área muy pequeña, que puede proporcionar ranuras de borde rectas estrechas, la zona más pequeña afectada por el calor adyacente a la vanguardia y una deformación local mínima. En segundo lugar, el rayo láser no ejerce ninguna fuerza sobre la pieza de trabajo. Es una herramienta de corte sin contacto, lo que significa que la pieza de trabajo no tiene una deformación mecánica, ni desgaste de la herramienta, y no hay problema con la conversión de herramientas; No es necesario considerar la dureza del material de corte, es decir, la capacidad de corte láser no se ve afectada por la dureza del material de corte; En tercer lugar, el haz láser tiene una fuerte capacidad de control, alta adaptabilidad y flexibilidad, por lo que es conveniente combinar con equipos automáticos y fácil realizar la automatización del proceso de corte; Debido a que no hay restricción en las piezas de trabajo de corte, el haz láser tiene capacidad de corte de perfil ilimitada. Combinado con la computadora, se puede organizar toda la placa y se pueden guardar los materiales.
4. El corte láser tiene una amplia gama de adaptabilidad y flexibilidad.
En comparación con otros métodos de procesamiento convencionales, el corte con láser tiene una mayor adaptabilidad. Del mismo modo, como proceso de corte térmico, otros métodos no pueden actuar en un área muy pequeña como el haz láser, lo que resulta en la boca de corte ancho, un área grande afectada por el calor y una obvia deformación de la pieza de trabajo.
Máquina de corte láser de fibra de acero al carbono Información técnica:
Modelo | XD-3015D Máquina de cortar láser de fibra |
Área de trabajo | 3000*1500 mm |
Longitud de viaje del eje z | 0-200 mm |
Poder láser | 3000W, 4000W, 6000W, 8000W |

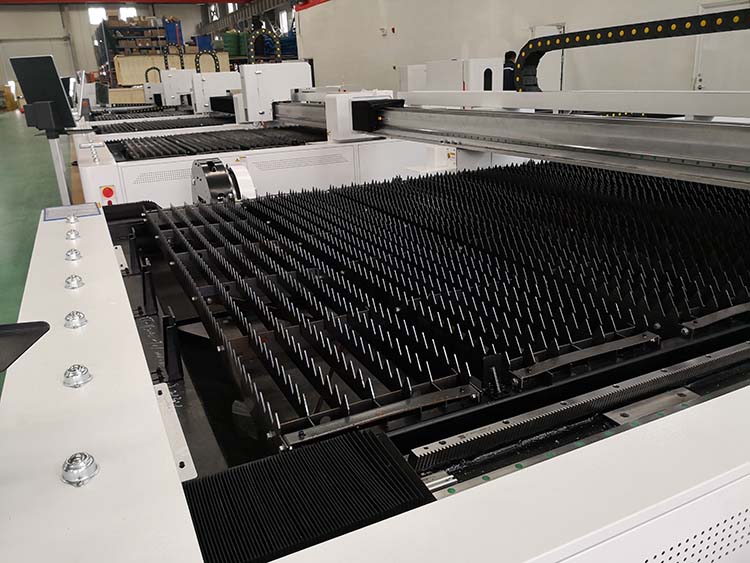

Tipo de mesa de trabajo | Mesa de trabajo de diente de sierra adecuada para cortar cualquier metal y adecuado para cargar metal pesado. |
Habilidad de corte | Acero inoxidable de 10 mm, acero al carbono de hasta 20 mm |
Velocidad de carrera inactiva máxima | 120m/min |
Velocidad de posición | 100m/min |
Velocidad acelerada | 1.5g |
Precisión de posición repetida | ± 0.03 mm |
Transmisión | Rieles de guía doble y bastidores dobles |
Marca de lentes ópticos | Raytools, longitud de eje |
Equipo auxiliar | Productor de nitrógeno, filtro de aire, cargador de material, sistema agotado automático |
Formato gráfico compatible: | AI, PLT, DXF, BMP, DST, DWG, LAS, DXP, IGES |
Gas auxiliar | Oxígeno, nitrógeno |
El consumo de energía | 23.5kw |
Tensión de trabajo | 380V/50Hz |
Capacidad de carga | 1200 kgs |
Tamaño de la máquina que incluye embalaje | Una máquina de mesa: 5m*2.3m*1.8m Dos máquinas de mesa: 8.5m*2.3m*1.8m Proteger la máquina de cubierta: 9m*2.4m*2m |
Peso bruto | Una máquina de mesa: 4000 kgs, dos máquinas de mesa: 5000 kgs, Proteger la máquina de cubierta: 6000 kgs |
Cubierta de protección completa o no | Opcional |
Tabla de intercambio o no | Opcional |
Longitud de la onda láser: | 1064 nm |
Partes consumibles | Boquilla, lente, proteger el espejo |
Detalles de la máquina de corte láser de fibra:
Partes principales:
1. La máquina está equipada con RayCus, Max o IPG Láser Fuente. Es opcional.
2.
Cabeza de láser opcional:
Auth3Tech, WSK, RayTools y Precitec Láser Head Opcional
Enfoque manual y enfoque automático opcional
Ventajas de la cabeza de láser de Auto Focus:
Sin operación manual y enfoque, el software ajusta automáticamente la lente de enfoque para realizar placas automáticas de perforación y corte de diferentes grosor y puede enfocarse automáticamente.
Diseño anti-colisión, ajuste de altura alta sensibilidad.
La velocidad de corte de la lente de enfoque de ajuste automáticamente es diez veces del ajuste manual.
Rango de ajuste más grande
Rango de ajuste -10 mm ~ +10 mm, precisión 0.01 mm, adecuado para 0 ~ 20 mm diferentes tipos de placas.
Vida útil más larga
3. Piezas opcionales
Muestras de corte:
Método de mantenimiento detallado de la fuente de láser de fibra para la máquina de cortar láser de fibra
La máquina de corte con láser es un equipo industrial pesado de alta potencia. Su buena jugada ayuda a la empresa a actualizar su eficiencia, hacer que el seguimiento funcione más bien y reducir el costo al mismo tiempo. Por lo tanto, se debe prestar atención durante la operación, y se debe prestar mantenimiento para aumentar la vida útil del equipo, reducir efectivamente el impacto del medio ambiente en varios componentes y hacer que funcionen con alta eficiencia y problemas sin problemas durante un largo tiempo.
El láser es uno de los accesorios centrales de la máquina de corte con láser de fibra. Su importancia es evidente. Necesitamos hacer un plan de mantenimiento más detallado para ello y mantener el equipo regularmente de acuerdo con el \"Manual de mantenimiento\" todos los días, semana y mes.
Mantenimiento diario de láser
1) Antes de comenzar todos los días, verifique cuidadosamente la presión del gas de trabajo láser y el corte de gas auxiliar. Si la presión del gas no es suficiente, reemplácela a tiempo.
2) Verifique que la presión del agua de enfriamiento se mantenga entre 3.5 y 5 bar.
3) Verifique la temperatura del agua de enfriamiento y se prefiere la temperatura del agua requerida por el láser seleccionado.
4) Verifique el nivel de aceite en la bomba de vacío láser. Si no es suficiente, agrégalo.
5) Verifique si el circuito de aceite, el circuito de agua y el circuito de gas del láser tienen fuga, y si los componentes neumáticos y las juntas de la tubería de la bomba de vacío y la cavidad resonante tienen goteo.
Mantenimiento semanal de láser
1) Compruebe si hay aceite y agua en la unidad de mezcla de gas del láser, y si es así, limpielo a tiempo; Verifique el filtro de secado de gas láser. Si más de 1/4 del color se vuelve rojo o blanco, debe reemplazarse. Su color normal es azul.
2) Verifique el filtro del enfriador para detectar impurezas.
3) Verifique el circuito de agua de enfriamiento láser para detectar impurezas.
4) Verifique el nivel de agua del condensado en el separador de aire comprimido (ubicado en la unidad de suministro de aire). Verifique el nivel de aceite de la bomba de vacío (debajo de la unidad de suministro de aire). Cuando la bomba está en estado de frío, el nivel de aceite debe estar entre + 5 mm-0 mm en la línea media de la ventana de aceite, y reabastecimiento de combustible cuando sea necesario.
5) Verifique el nivel de aceite de la bomba de raíces. El nivel de aceite en la caja de cambios de la bomba de raíces se puede ver a través de la ventana de aceite en la cara final de la caja de cambios. Cuando la bomba se apaga y en estado frío, el nivel de aceite debe estar entre + 5 mm-0 mm de la línea media del vidrio. Si es necesario, agregue el aceite HTCL2100.
Mantenimiento semi anual de láser
1) Verifique si la tubería de agua de enfriamiento de la cabeza del láser está corroída. Si es así, trate con él o reemplace la tubería a tiempo.
2) Verifique si el tanque de aceite de la fuente de alimentación de excitación gotea aceite.
3) Verifique si el cable de alto voltaje está dañado.
4) Verifique y limpie el interior del resonador láser y todas las lentes, incluido el espejo de la ventana delantera, el espejo de la cola, el reflector, etc.
5) Después de limpiar la lente interna del láser, el modo de salida de luz del láser se reajustará hasta que se alcance el modo correcto.
6) Reemplace el aceite de la bomba de vacío.
7) Reemplace el aceite de la bomba de raíces.
8) Apriete cuidadosamente todos los enchufes para garantizar que la opresión del aire de las raíces bombee.
