Máquina de corte láser de fibra para video de acero de hierro metálico

Ventajas de la máquina

1. Excelente calidad del haz, diámetro de enfoque pequeño, alta eficiencia de trabajo y alta calidad.

2. Alta velocidad de corte: la velocidad de corte es mayor de 10 m / min

3. Operación estable: se adopta la fuente de láser de fibra superior del mundo Raycus IPG o MAX, con rendimiento estable, y los componentes clave pueden alcanzar las 100000 horas;

4. Alta eficiencia de conversión fotoeléctrica: en comparación con la máquina de corte con láser CO2, la máquina de corte láser de fibra óptica tiene tres veces de eficiencia de conversión fotoeléctrica

5. Bajo costo: ahorre energía y proteja el medio ambiente. La tasa de conversión fotoeléctrica es tan alta como 25-30%. Bajo consumo de energía, que es solo alrededor del 20% - 30% de la máquina de corte láser CO2 tradicional.

6. Bajo costo de mantenimiento: transmisión de línea de fibra óptica, no es necesario reflejar la lente, ahorrando costos de mantenimiento;

7. Operación simple: transmisión de línea de fibra óptica sin ajuste de ruta óptica;

8. Efecto óptico súper flexible: los requisitos de diseño exquisito, estructura compacta y fácil fabricación flexible.

Las características de la máquina de corte con láser de fibra

1. La eficiencia de conversión electroóptica del láser de fibra es alta, la eficiencia de conversión es más del 30%, lo que reduce en gran medida el consumo de energía, ahorra el costo de operación y logra la mayor eficiencia de producción;

2. El láser solo necesita energía y no necesita generar láser de gas adicional, por lo que el costo de operación y mantenimiento es el más bajo;

3. El láser de fibra adopta el módulo de semiconductores y el diseño redundante, sin lente óptica de resonador, sin tiempo de arranque, ajustable, libre de mantenimiento, alta estabilidad y otras ventajas, reduciendo el costo. Piezas de repuesto y tiempo de mantenimiento, que no tiene comparación con el láser tradicional;

La longitud de onda de salida de 4.1.064 μ m del láser de fibra es 1/10 de la longitud de onda de CO2, la calidad del haz de salida es buena, la densidad de potencia es alta, es muy propicio para la absorción de materiales metálicos, y tiene una excelente corte y soldadura. habilidad, de modo que el costo de procesamiento es el más bajo;

5. Toda la ruta de transmisión de fibra óptica no necesita un sistema de orientación óptica compleja, como los espejos. La ruta óptica es simple, la estructura es estable y el mantenimiento externo de la ruta óptica es libre;

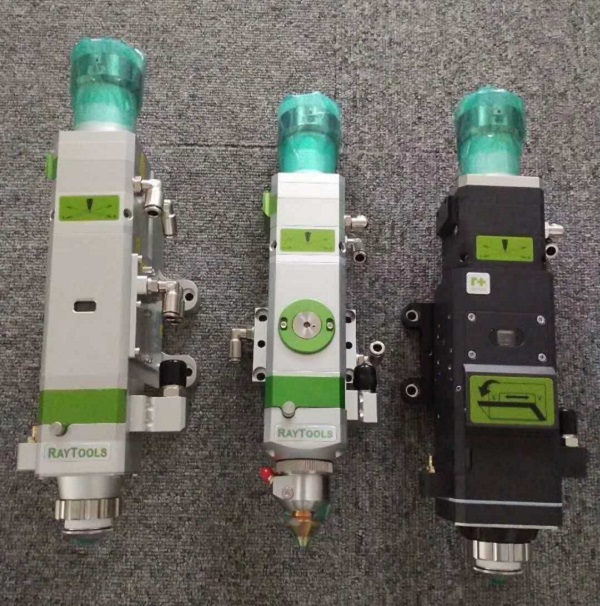

6. La cabeza de corte comprende una lente protectora, una lente de enfoque y una pequeña cantidad de otros consumibles preciosos;

Información técnica de la máquina de corte con láser de fibra de metal

Detalles del corte del láser de la fibra de la hoja de metal:

1. Máquina de corte por láser de fibra para hojas de metal cortadas de láminas de metal de 0,4 mm a 40 mm con potencias láser opcionales. Las potencias láser son 1kw, 1.5kw, 2kw, 3kw, 4kw, 6kw, 8kw, 10kw, 12kw, 30kw, etc. Cuanto mayor sea la potencia láser, cuanto más rápido sea la velocidad.

2. La máquina de corte por láser de fibra para la lámina de metal tiene una tabla de banda más fuerte, puede cargar hojas más pesadas.

3. La máquina de corte por láser de fibra para la hoja de metal tiene una tabla de intercambio opcional.

4. La máquina de corte por láser de fibra para la lámina de metal tiene una cubierta completamente cerrada opcional. Cuando la potencia láser es más alta como 2kW o más, puede elegir la cubierta adjunta completa.

5. La máquina de corte por láser de fibra para la hoja de metal puede equiparse con raycus, max o fuente láser IPG. Esto es opcional.

6. La máquina de corte por láser de fibra para la hoja de metal puede equiparse con cabezal de corte por láser manual o automático. Ahora, cada vez más clientes eligen la cabeza de corte del láser de enfoque automático.

Muestras de corte:

Método de mantenimiento detallado de la fuente del láser de fibra

La máquina de corte por láser es un equipo industrial pesado de alta potencia. Su buena jugada ayuda a la empresa a mejorar su eficiencia, hacer que el trabajo de seguimiento sea más suave y reduzca el costo al mismo tiempo. Por lo tanto, se debe prestar atención durante la operación, y se debe pagar el mantenimiento para aumentar la vida útil del equipo, reducir efectivamente el impacto del medio ambiente en varios componentes, y hacer que operen con alta eficiencia y sin problemas durante mucho tiempo. tiempo.

El láser es uno de los accesorios principales de la máquina de corte por láser de fibra. Su importancia es evidente. Tenemos que hacer un plan de mantenimiento más detallado para ello y mantener el equipo regularmente de acuerdo con el \"Manual de mantenimiento\" todos los días, semana y mes.

Mantenimiento diario del láser.

1) Antes de comenzar todos los días, verifique cuidadosamente la presión del gas de trabajo láser y el corte de gas auxiliar. Si la presión del gas no es suficiente, reemplácela a tiempo.

2) Verifique que la presión del agua de enfriamiento se mantenga entre 3.5 y 5 bar.

3) Verifique la temperatura del agua de enfriamiento y se prefiere la temperatura del agua requerida por el láser seleccionado.

4) Verifique el nivel de aceite en la bomba de vacío láser. Si no es suficiente, agrégalo.

5) Verifique si el circuito de aceite, el circuito de agua y el circuito de gas del láser tienen fuga, y si los componentes neumáticos y las juntas de la tubería de la bomba de vacío y la cavidad resonante tienen goteo.

Mantenimiento semanal de láser

1) Compruebe si hay aceite y agua en la unidad de mezcla de gas del láser, y si es así, limpielo a tiempo; Verifique el filtro de secado de gas láser. Si más de 1/4 del color se vuelve rojo o blanco, debe reemplazarse. Su color normal es azul.

2) Verifique el filtro del enfriador para detectar impurezas.

3) Verifique el circuito de agua de enfriamiento láser para detectar impurezas.

4) Verifique el nivel de agua del condensado en el separador de aire comprimido (ubicado en la unidad de suministro de aire). Verifique el nivel de aceite de la bomba de vacío (debajo de la unidad de suministro de aire). Cuando la bomba está en estado de frío, el nivel de aceite debe estar entre + 5 mm-0 mm en la línea media de la ventana de aceite, y reabastecimiento de combustible cuando sea necesario.

5) Verifique el nivel de aceite de la bomba de raíces. El nivel de aceite en la caja de cambios de la bomba de raíces se puede ver a través de la ventana de aceite en la cara final de la caja de cambios. Cuando la bomba se apaga y en estado frío, el nivel de aceite debe estar entre + 5 mm-0 mm de la línea media del vidrio. Si es necesario, agregue el aceite HTCL2100.

Mantenimiento semi anual de láser

1) Verifique si la tubería de agua de enfriamiento de la cabeza del láser está corroída. Si es así, trate con él o reemplace la tubería a tiempo.

2) Verifique si el tanque de aceite de la fuente de alimentación de excitación gotea aceite.

3) Verifique si el cable de alto voltaje está dañado.

4) Verifique y limpie el interior del resonador láser y todas las lentes, incluido el espejo de la ventana delantera, el espejo de la cola, el reflector, etc.

5) Después de limpiar la lente interna del láser, el modo de salida de luz del láser se reajustará hasta que se alcance el modo correcto.

6) Reemplace el aceite de la bomba de vacío.

7) Reemplace el aceite de la bomba de raíces.

8) Apriete cuidadosamente todos los enchufes para garantizar que la opresión del aire de las raíces bombee.

9) Hay un enchufe de plástico blanco en la descarga de derivación de gas en el extremo de la bomba de raíces. Limpie el tapón y cubra su superficie interna con grasa de silicona. El propósito de esta grasa de silicona es adsorbir y capturar las impurezas físicas en el gas circulante del láser. (Solo se puede usar grasa altas de vacío sin silicio, y el recubrimiento debe ser muy delgado).

Mientras hace un buen trabajo en el mantenimiento diario del láser, también es necesario mantener la máquina herramienta y el ventilador de enfriamiento. Si alguna parte y componentes se dañan durante el uso de la máquina, deben reemplazarse en el tiempo, para garantizar fundamentalmente la producción normal de la máquina, que es un tipo de protección para la máquina en sí, también puede garantizar La máquina de corte con láser de metal siempre mantiene un efecto de corte ideal.

Pasos de limpieza del espejo protector de la máquina de cortar láser de fibra

Los diferentes métodos de limpieza de lentes son diferentes. Cuando la superficie del espejo esté plana y no hay base de espejo, limpie con papel de lente, por ejemplo: limpie el espejo; Cuando la superficie del espejo está curvada o la superficie del espejo está equipada con una base de espejo, y el papel del lente no se puede usar, debe limpiarse con un hisopo de algodón. Por ejemplo, los pasos específicos de limpieza de la lente de enfoque son los siguientes:

1. Pasos de limpieza de la lente con papel de lente: desahogue el polvo en la superficie de la lente con un globo de soplado; Limpie la superficie de la lente con alcohol o papel de lente. Coloque el lado liso del papel de lente plano en la superficie de la lente, gote 2 ~ 3 gotas de alcohol de alta pureza o acetona de alta pureza, extraiga lentamente el papel de la lente horizontalmente en la dirección del operador, y repita la anterior Acciones varias veces hasta que la superficie de la lente esté limpia. Está prohibido aplicar presión sobre el papel de lente para evitar rasguños. Si la lente está muy sucia, doble el papel de la lente por la mitad durante 2 ~ 3 veces y repita los pasos anteriores hasta que el espejo esté limpio. No use papel de lente seca para arrastrar directamente sobre el espejo.

2. Pasos para limpiar la lente con hisopo de algodón: primero desahogue el polvo en el espejo con una pistola de pulverización; Retire la tierra con un hisopo de algodón limpio; Use un nuevo hisopo de algodón manchado con alcohol o acetona de alta pureza para moverse a lo largo del círculo desde el centro de la lente y frotar la lente. Después de cada semana, reemplace otro hisopo de algodón limpio y repita las operaciones anteriores hasta que la lente esté limpia; Lleve la lente limpia a un lugar con suficiente luz para la observación. Si el reflejo de la lente es bueno, indica que la lente ha sido limpiada. Si el reflejo de la lente es mala, continúe limpiando la lente; Coloque la lente limpia en la base de la lente de acuerdo con el método descrito anteriormente. No use hisopos de algodón usados ​​para la operación.

Almacenamiento de lentes ópticas

1. El almacenamiento adecuado de las lentes ópticas puede mantener intacta la calidad de las lentes.

2. La temperatura del entorno de almacenamiento es 10 ~ 30 ℃. No coloque la lente en el congelador o un entorno similar, de lo contrario se condensará y helada cuando se elimine, lo que dañará fácilmente la lente. La temperatura del entorno de almacenamiento no debe ser mayor de 30 ℃, de lo contrario afectará el recubrimiento en la superficie de la lente.

3. Mantenga la lente en la caja. La lente debe colocarse en un entorno no vibrador, de lo contrario es fácil causar la deformación de la lente y afectar el rendimiento del servicio de la lente.

Máquina de corte por láser de fibra de paquete XDLASER para la hoja de metal en la caja de madera y envíe a los clientes

Le da la bienvenida a elegir XDLASER
