Video del cortador de láser de fibra de metal:
Detalles de la máquina

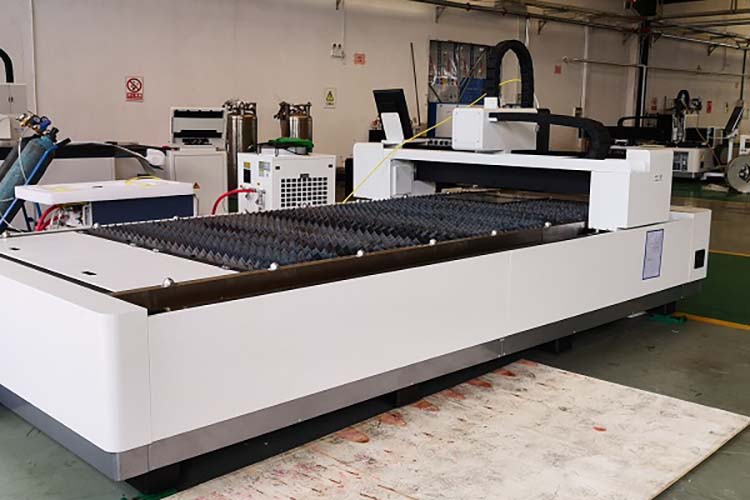

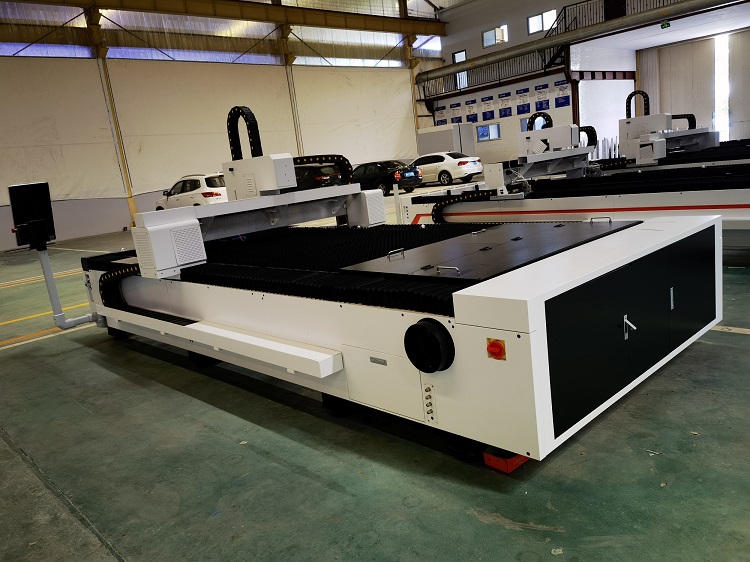

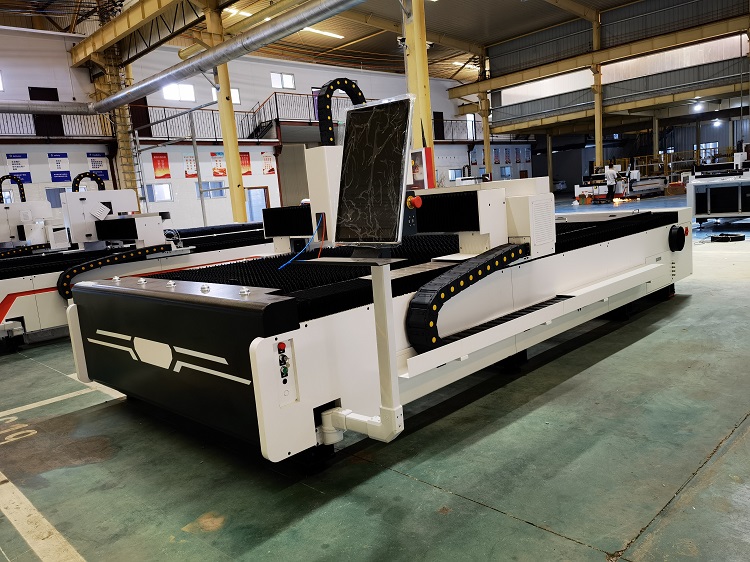

Un tipo de mesa
Ventador láser de fibra de metal de lámina:
1. Alta configuración, capacidad de corte fuerte y corte de alta potencia.
2. Calidad exquisita del haz: punto de enfoque más pequeño, líneas de corte más finas, mayor eficiencia laboral y mejor calidad de procesamiento;
3. Velocidad de corte: el doble que la de la máquina de corte con láser CO2 con la misma potencia;
4. Estabilidad: se adopta el láser de fibra importada de la marca mundial, con un rendimiento estable y vida útil de componentes clave de hasta 100000 horas;
5. Eficiencia de conversión electro óptica: la eficiencia de conversión óptica de la máquina de corte con láser de fibra es tres veces mayor que la de la máquina de corte láser de CO2, que es ahorrador de energía y amigable con el medio ambiente;
6. Costo operativo: el consumo de energía de toda la máquina es solo del 20-30% del de las máquinas de corte láser de CO2 similares;
7. Costo de mantenimiento: no hay gas láser de trabajo; Transmisión de fibra óptica sin reflector; Puede ahorrar muchos costos de mantenimiento;
8. El producto es fácil de operar y mantener: transmisión de fibra óptica, sin ajustar la ruta óptica;
9. Efecto de la guía de luz súper flexible: pequeño volumen, estructura compacta, fácil de cumplir con los requisitos de procesamiento flexible.
Información técnica:
Modelo | Máquina de cortar láser de fibra XD-3015F |
Área de trabajo | 3000*1500 mm |
Longitud de viaje del eje z | 0-200 mm |
Poder láser | 1000W, 1500W, 2000W, 3000W, 4000W, 6000W |
Tipo de mesa de trabajo | Mesa de trabajo de diente de sierra adecuada para cortar cualquier metal y adecuado para cargar metal pesado. |
Habilidad de corte | Acero inoxidable de 10 mm, acero al carbono de hasta 20 mm |
Velocidad de carrera inactiva máxima | 120m/min |
Velocidad de posición | 100m/min |
Velocidad acelerada | 1.5g |
Precisión de posición repetida | ± 0.03 mm |
Transmisión | Rieles de guía doble y bastidores dobles |
Marca de lentes ópticos | Raytools, longitud de eje |
Equipo auxiliar | Productor de nitrógeno, filtro de aire, cargador de material, sistema agotado automático |
Formato gráfico compatible: | AI, PLT, DXF, BMP, DST, DWG, LAS, DXP, IGES |
Gas auxiliar | Oxígeno, nitrógeno |
El consumo de energía | 23.5kw |
Tensión de trabajo | 380V/50Hz |
Capacidad de carga | 1200 kgs |
Tamaño de la máquina que incluye embalaje | Una máquina de mesa: 5m*2.3m*1.8m Dos máquinas de mesa: 8.5m*2.3m*1.8m Proteger la máquina de cubierta: 9m*2.4m*2m |
Peso bruto | Una máquina de mesa: 4000 kgs, dos máquinas de mesa: 5000 kgs, Proteger la máquina de cubierta: 6000 kgs |
Cubierta de protección completa o no | Opcional |
Tabla de intercambio o no | Opcional |
Longitud de la onda láser: | 1064 nm |
Partes consumibles | Boquilla, lente, proteger el espejo |
Partes de máquina:

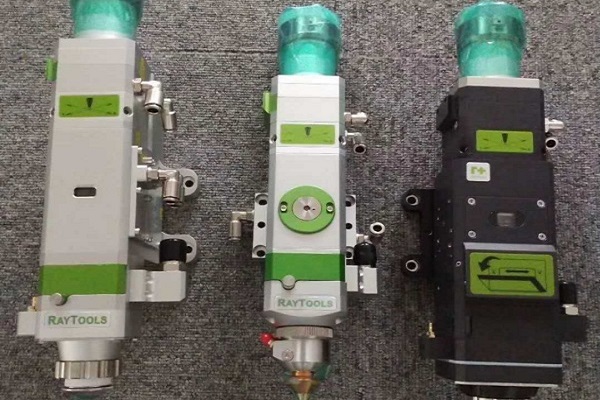

1. Equipado con cabezal láser de enfoque automático de RayTools, operación más fácil.

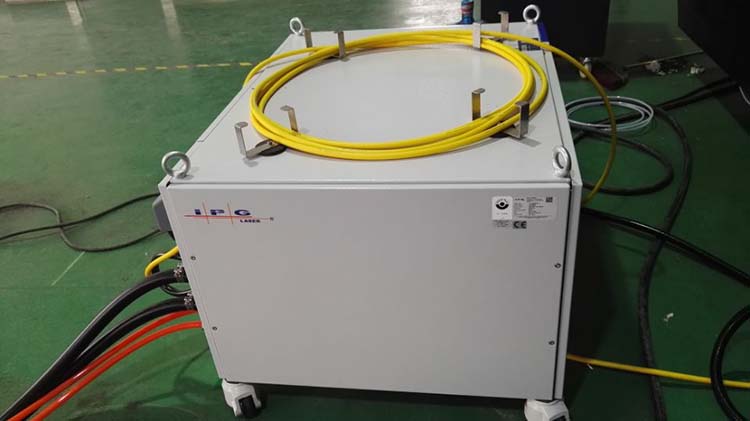

2. Fuente láser de Raycus Max IPG Opcional

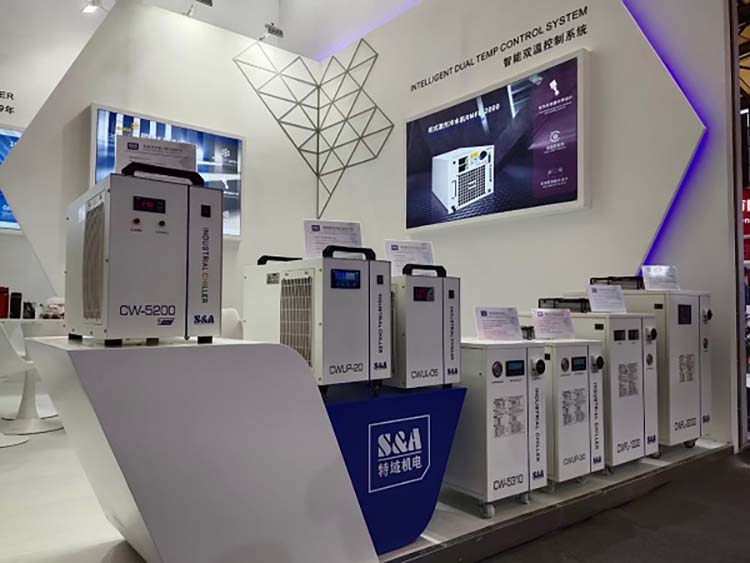

3. TEYU, HANLI Y OTRAS MANDAS CHORLADOR DE AGUA OPCIONAL.
Solicitud:
En los últimos años, la industria de procesamiento de chapa de China se ha desarrollado a pasos agigantados cada año. China se ha convertido en un merecido centro de procesamiento y fabricación de chapa en Asia.
La industria de procesamiento de chapa metálica es una industria estrechamente relacionada con nuestra vida. Aunque representa solo un 20% ~ 30% en relación con el procesamiento de metales, la mayoría de las industrias de fabricación involucrarán el procesamiento de chapa de metal, como computadora, computadora, maquinaria, maquinaria agrícola, estado físico, textil, eléctrico, instrumento, saneamiento, cocina y oficina, etc. .
Sin embargo, con el aumento continuo de equipos, tecnología de productos y costos de mano de obra, la industria tradicional de procesamiento de chapa de chapa está a punto de enfrentar el cuello de botella de desarrollo. Comprar nuevos equipos flexibles y eficientes y desafiar el límite de proceso se convertirá en la tendencia inevitable del desarrollo de la industria en el futuro.
La tecnología de corte tradicional, como la máquina de corte NC, solo se puede usar en corte lineal, que tiene desventajas que no se pueden ignorar en comparación con la operación multifuncional de la máquina de corte láser de fibra óptica;
Aunque la inversión de corte de llama es baja, la deformación térmica es demasiado grande cuando se corta placas delgadas, lo que afecta la calidad de corte de los materiales y los materiales para desechos, que no es tan rápida como la velocidad de procesamiento de la máquina de cortar láser de fibra óptica. Sin embargo, para el corte de placas gruesas, el corte de llama todavía tiene ventajas.
La precisión del corte de plasma es mayor que el de corte de llama, pero al cortar placas delgadas, la deformación térmica es grande y la pendiente es grande. En comparación con el corte de precisión de la máquina de corte con láser, es fácil causar el desperdicio de materias primas.
El corte de agua a alta presión no tiene restricciones en los materiales, pero es demasiado lento y consume más que el de la máquina de corte láser de fibra óptica.
En el pasado, el costo del moho de un caparazón de equipo era generalmente tan alto como más de 100000 o cientos de miles. Aunque abrir un moho o algunos moldes simples puede completar un caparazón de equipo complejo y otras piezas mecánicas, y el ciclo de procesamiento de masa es de solo más de diez días, la I + D y la producción de moho llevan varios meses, y el molde debe repararse repetidamente, Y la precisión es pobre. Hoy en día, es una edad de información, los productos se actualizan rápidamente y la producción de lotes pequeños se ha convertido en el modo principal de procesamiento de chapa. En este modo, la aplicación de la máquina de corte con láser ahorra enormemente el costo de la apertura de moho y el procesamiento secundario, y acorta el ciclo de producción, que no puede ser realizado por otros procesos de hardware y estampado de matriz. Se informa que la industria de la chapa ha ahorrado decenas de miles de millones de yuanes para la industria de procesamiento de chapa cada año después de que se use la máquina de corte con láser.
Muestras:
Embalaje:
Empacaremos la máquina hasta el agua de Avoide en el envío de mucho tiempo.
Servicio postventa:
1. Cada máquina bien instalada y probada antes de la entrega.
2.3 años de tiempo de garantía.
3. Soporte técnico gratuito de toda la vida. Siempre que nos necesite, estamos aquí dispuestos a ayudarlo.

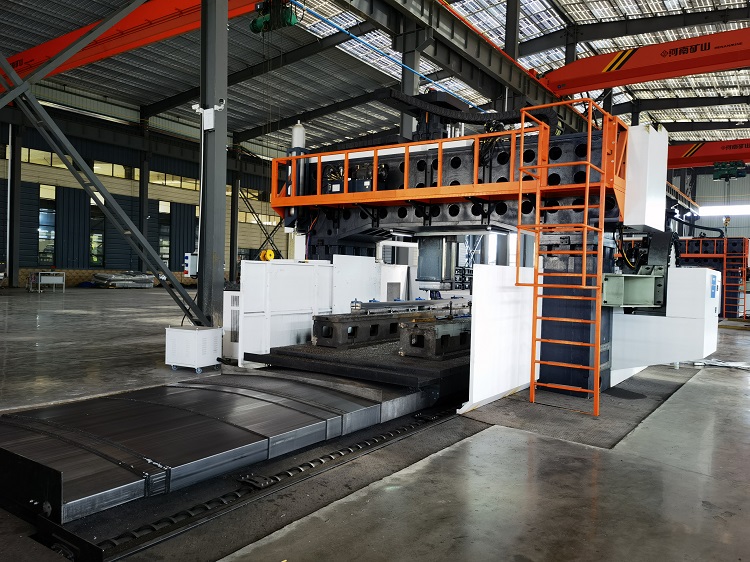

Equipo de producción:

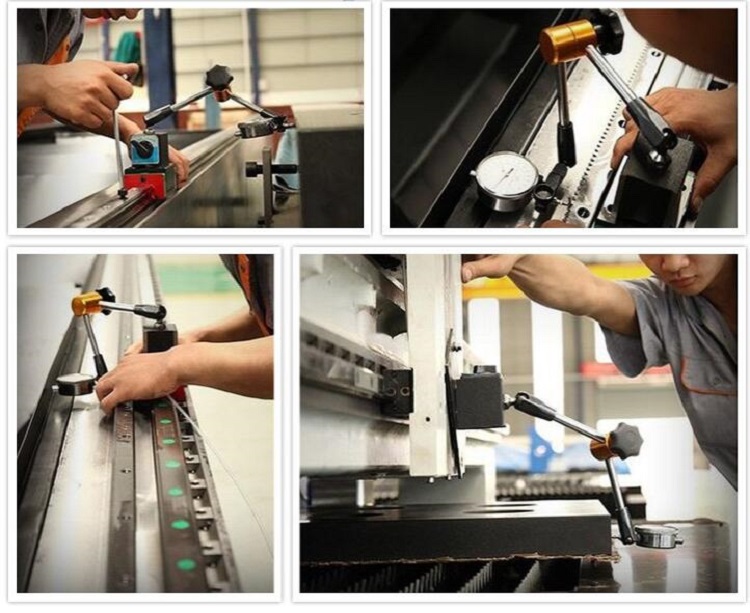

Control de calidad:
¿Cómo usar y mantener el cortador de láser de metal de fibra?
Al usar la máquina de corte con láser de fibra para procesar objetos, necesitamos aprender las habilidades de uso y mantenimiento del equipo para jugar mejor la eficiencia del equipo y mejorar la eficiencia del equipo en la mayor medida.
Cómo usar y mantener la máquina de corte con láser de fibra:
1. Verifique la tira de acero con frecuencia para garantizar la tensión. De lo contrario, hay un problema en funcionamiento, que puede causar lesiones a las personas y la muerte. La tira de acero parece ser pequeña, y el problema sigue siendo un poco serio.
2. Verifique la rectitud de la pista y la verticalidad de la máquina cada seis meses, y mantenga y depuración oportuna si es anormal. Sin esto, es posible cortar el efecto no es muy bueno, el error aumentará, lo que afectará la calidad de corte. Esta es la principal prioridad, y debe hacerse.
3. Una vez por semana, aspira el polvo y la suciedad en la máquina, y todos los gabinetes eléctricos deben ser estrictamente a prueba de polvo.
4. Todos los rieles de guía deben limpiarse con frecuencia para eliminar el polvo y otros artículos de los artículos, y asegurarse de que el estante normal del equipo se limpie con frecuencia, y se agregará aceite lubricante para asegurarse de que no haya artículos de fiesta. El riel guía debe limpiarse y lubricarse con frecuencia, y el motor también debe limpiarse y lubricarse con frecuencia. La máquina puede moverse mejor en el proceso, cortar con mayor precisión, y se mejorará la calidad del corte de productos.
5. El cabezal de corte con láser de doble enfoque es un elemento vulnerable en la máquina de corte láser, que se utiliza durante mucho tiempo, lo que provoca daños en la cabeza de corte láser.
La máquina de corte con láser de fibra debe ser inspeccionada y mantenida regularmente. Si hay alguna deformación u otra apariencia, debe saber que el cabezal de corte láser ha sido dañado un poco y debe ser reemplazado. Si la calidad de corte no se cambia, el costo aumentará. Es posible que algunos productos tengan que procesarse dos veces para reducir la eficiencia de producción. Láser cortando la cabeza para encontrar la producción de Falloy industrial chino, al comprar, debemos verificar cuidadosamente, para evitar problemas al usarlo.
