Máquina de corte con láser de fibra 3015 con potencia 1000W 2000W 3000W Video:
Fotos de la máquina

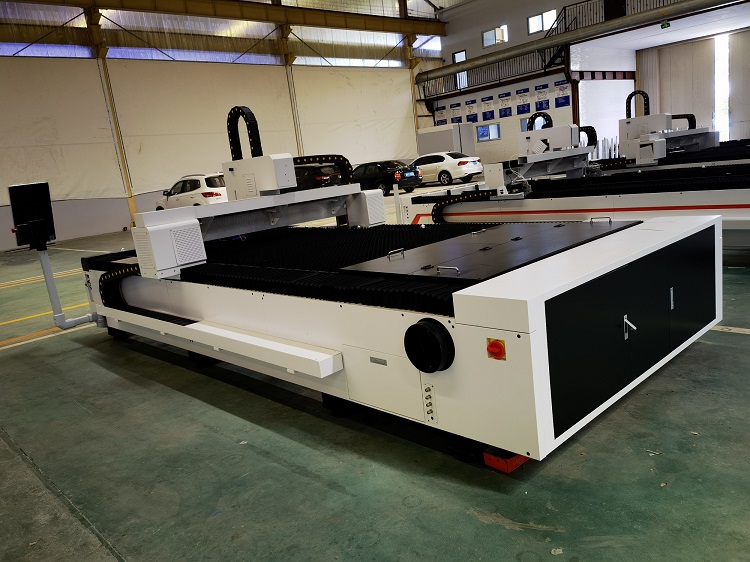

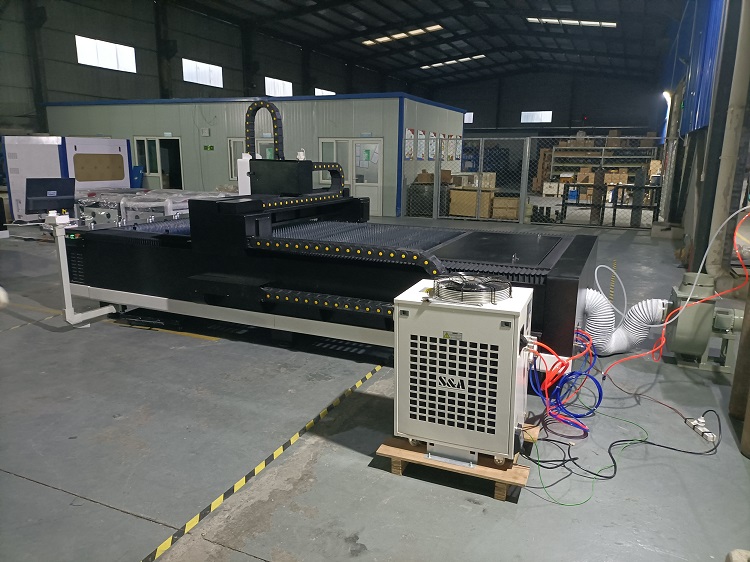

Un tipo de mesa
Máquina de corte con láser de fibra 3015 con potencia 1000W 2000W 3000W Ventajas:
1. Alta configuración, capacidad de corte fuerte y corte de alta potencia.
2. Calidad exquisita del haz: punto de enfoque más pequeño, líneas de corte más finas, mayor eficiencia laboral y mejor calidad de procesamiento;
3. Velocidad de corte: el doble que la de la máquina de corte con láser CO2 con la misma potencia;
4. Estabilidad: se adopta el láser de fibra importada de la marca mundial, con un rendimiento estable y vida útil de componentes clave de hasta 100000 horas;
5. Eficiencia de conversión electro óptica: la eficiencia de conversión óptica de la máquina de corte con láser de fibra es tres veces mayor que la de la máquina de corte láser de CO2, que es ahorrador de energía y amigable con el medio ambiente;
6. Costo operativo: el consumo de energía de toda la máquina es solo del 20-30% del de las máquinas de corte láser de CO2 similares;
7. Costo de mantenimiento: no hay gas láser de trabajo; Transmisión de fibra óptica sin reflector; Puede ahorrar muchos costos de mantenimiento;
8. El producto es fácil de operar y mantener: transmisión de fibra óptica, sin ajustar la ruta óptica;
9. Efecto de la guía de luz súper flexible: pequeño volumen, estructura compacta, fácil de cumplir con los requisitos de procesamiento flexible.
Información técnica:
Modelo | XD-3015F 3015 Máquina de corte láser de fibra 1kw 2kw 3kw |
Área de trabajo | 3000*1500 mm |
Longitud de viaje del eje z | 0-200 mm |
Poder láser | 1000W, 1500W, 2000W, 3000W, 4000W, 6000W |
Tipo de mesa de trabajo | Mesa de trabajo de diente de sierra adecuada para cortar cualquier metal y adecuado para cargar metal pesado. |
Habilidad de corte | Acero inoxidable de 10 mm, acero al carbono de hasta 20 mm |
Velocidad de carrera inactiva máxima | 120m/min |
Velocidad de posición | 100m/min |
Velocidad acelerada | 1.5g |
Precisión de posición repetida | ± 0.03 mm |
Transmisión | Rieles de guía doble y bastidores dobles |
Marca de lentes ópticos | Raytools, longitud de eje |
Equipo auxiliar | Productor de nitrógeno, filtro de aire, cargador de material, sistema agotado automático |
Formato gráfico compatible: | AI, PLT, DXF, BMP, DST, DWG, LAS, DXP, IGES |
Gas auxiliar | Oxígeno, nitrógeno |
El consumo de energía | 23.5kw |
Tensión de trabajo | 380V/50Hz |
Capacidad de carga | 1200 kgs |
Tamaño de la máquina que incluye embalaje | Una máquina de mesa: 5m*2.3m*1.8m Dos máquinas de mesa: 8.5m*2.3m*1.8m Proteger la máquina de cubierta: 9m*2.4m*2m |
Peso bruto | Una máquina de mesa: 4000 kgs, dos máquinas de mesa: 5000 kgs, Proteger la máquina de cubierta: 6000 kgs |
Cubierta de protección completa o no | Opcional |
Tabla de intercambio o no | Opcional |
Longitud de la onda láser: | 1064 nm |
Partes consumibles | Boquilla, lente, proteger el espejo |
Detalles de la máquina:
1. Viga de aluminio de mayor calidad
Se fabrica con estándares aeroespaciales y se forma mediante molduras de extrusión de prensa. Después del tratamiento con envejecimiento, su resistencia puede alcanzar un punto muy fuerte.
El aluminio de la aviación tiene muchas ventajas: buena resistencia, peso ligero, resistencia a la corrosión, antioxidación y altamente aumenta la velocidad de la procesión.

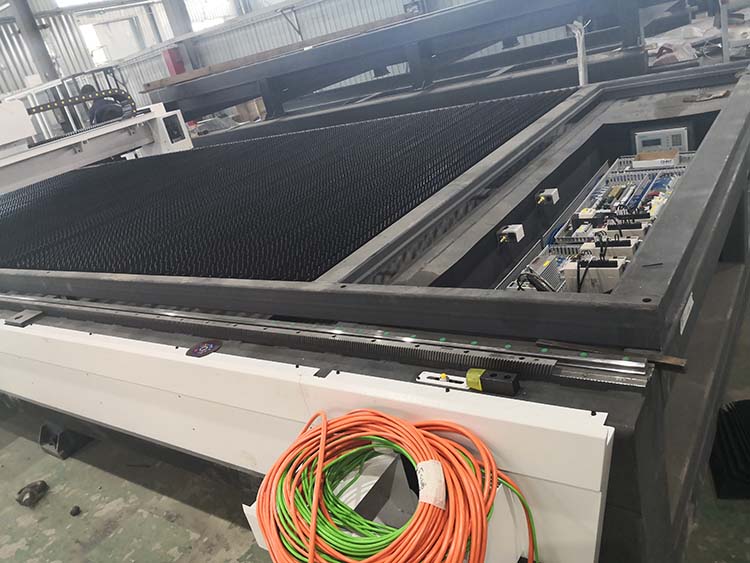

Cama de soldadura de acero
¿Iron fundido o soldadura para la cama cortadora láser de fibra?
El lecho de la máquina láser de fibra generalmente se divide en dos tipos: lecho de hierro fundido (construcción integrada), cama soldada (soldadura de placa). Hay una gran diferencia entre una cama de hierro fundido y una cama soldada. ¿Cómo deberían elegir los clientes cuando está comprando su máquina de corte con láser de fibra?
A. cama de hierro fundido
El lecho de hierro fundido se llama habitualmente un lecho de hierro fundido de una pieza en la industria.
Sus ventajas: buena resistencia al desgaste y absorción de choque. Buen rendimiento del proceso.
Desventajas: alto costo y más tiempo.
B. cama soldada
El lecho soldado de acero de la máquina de corte con láser está hecho de soldadura de placa de acero como su nombre lo indica.
Ventajas: alta resistencia mecánica, tiempo de producción relativamente corto, fácil de organizar la producción;
Desventajas: mala absorción de choques.
2. Equipado con cabezal láser de enfoque automático de RayTools, operación más fácil.
Puede ajustar el punto focal por sí mismo de acuerdo con el grosor del material y aplicarse a múltiples distancias focales, reduciendo la duración de los golpes y mejorando la calidad de los golpes, además, lo que percibirá los alrededores y se elevará para evitar obstáculos de manera inteligente
Flying Cutting Micronection, evitando la lámina ascendente y la realización de alta velocidad y alta estabilidad mientras se corta.
3. Fuente láser de Raycus Max IPG Opcional
La fuente láser es el accesorio clave de la máquina de corte con láser de fibra, que es equivalente al corazón de la máquina de corte láser de fibra. La calidad de rendimiento de corte de la máquina de corte con láser de fibra se ve directamente afectada por la calidad del láser. Hasta ahora, los láseres bien reconocidos son IPG de Alemania, SPI de los Estados Unidos y Raycus láser de China. En comparación con los generadores láser de productos similares, estos tienen un rendimiento de mejor calidad y más estable. Tiene las características de durabilidad y bajo costo de operación y mantenimiento. Generalmente adecuado para la máquina de corte con láser de fibra de alta potencia.
4.
Sistema CNC inteligente
Fácil de operar incluso por las manos verdes, admite múltiples archivos gráficos que incluyen DXF, PLT, DWG, AI, G-código G, IG (corte de tubo). Es compatible con otro software de anidación también.
Soporte de software de anidación de múltiples marcas ；
Soporte de lenguaje múltiple ；
Gas auxiliar de baja presión y alarma de error de corte ；
Luz de advertencia de seguridad.
5. TEYU, HANLI Y OTRAS MANDAS CHORLADOR DE AGUA OPCIONAL.
6. Removedor de polvo de escape:
Extraiga el humo y el polvo generados durante el procesamiento y filtre para que la emisión de escape cumpla con los estándares de protección del medio ambiente.
7. Sistema de transmisión
1.Y Axis Double Servo Motor y Double Gear Racks
2.xd láser estante, guía y motor de motor utilizan las marcas internacionales de primera línea.
3. Utilizamos el cortador de fresador para procesar la regla más de 5 veces para garantizar la precisión de la regla y el centro del riel guía.
4. Los bastidores tienen alta precisión, larga vida útil, pueden proporcionar un soporte riguroso para enfriar engranajes helicoidales y engranajes helicoidales, de modo que la estructura de la unidad de carga es compacta, puede reducir efectivamente el par de conducción. Por el camino, se instala un bloque de ajuste para ajuste de precisión.
5. Algunas de las máquinas de corte láser de fibra XD adopta el estante de Atlanta alemán, los motores japoneses de Yaskawa y el reductor de velocidad alemán.
6. La precisión de posicionamiento de la máquina herramienta puede ser de 0.02 mm y la aceleración de corte es de 1.5 g. La vida laboral es de hasta más de 20 años.
Muestras:
Embalaje:
Empacaremos la máquina hasta el agua de Avoide en el envío de mucho tiempo.
Servicio postventa:
1. Cada máquina bien instalada y probada antes de la entrega.
2.3 años de tiempo de garantía.
3. Soporte técnico gratuito de toda la vida. Siempre que nos necesite, estamos aquí dispuestos a ayudarlo.
