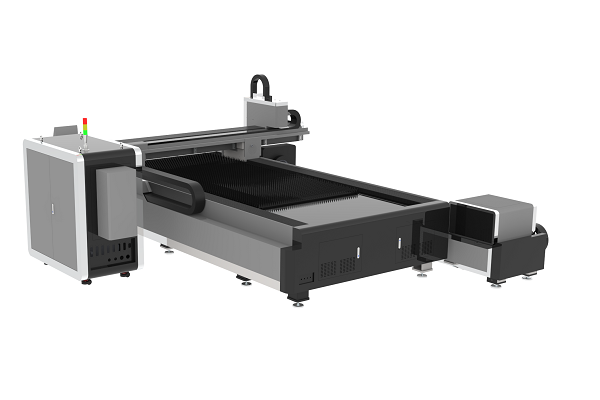

La máquina de corte por láser de fibra de placas de metal y tubos de metal corta tanto placas de metal como tubos / tuberías de metal. Corta placas de acero inoxidable, placas de acero dulce, placas de aluminio, placas de cobre y otras placas que pueda necesitar cortar. También corta tubos con un diámetro de 20 mm a 220 mm. El grosor de corte es de 0,4 mm a 25 mm dependiendo de la potencia del láser. Elija una potencia láser más alta si necesita cortar tubos, ya que los tubos necesitan potencias láser más altas.

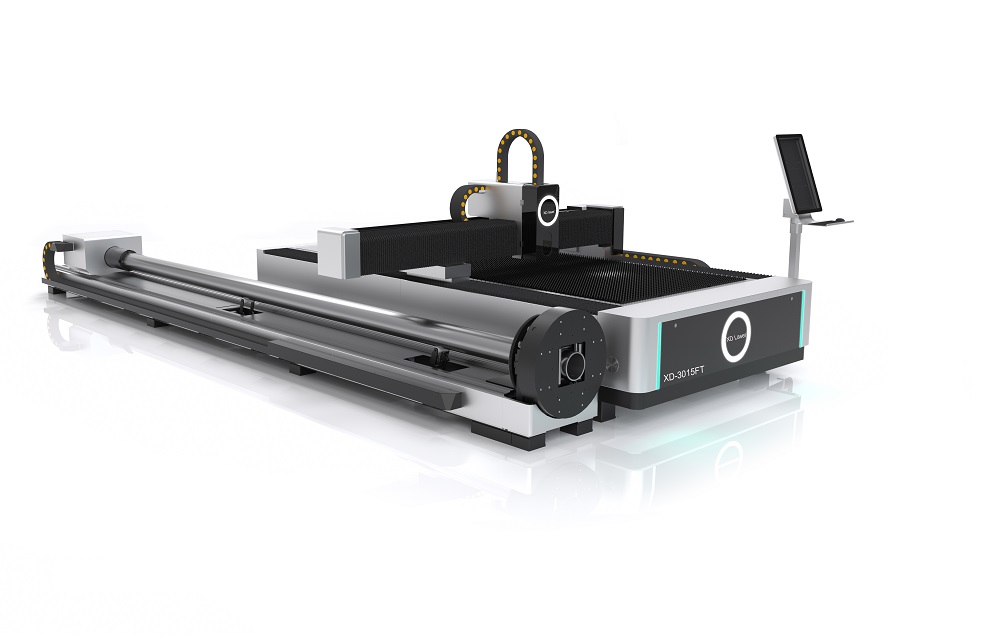

| Modelo | XD-3015FT | XD-4015FT | XD-4020FT | XD-6020FT |
| Poder del laser | 1500W-4000W | 1500W-4000W | 1500W-4000W | 1500W-4000W |
| Área de trabajo | 3000 mm * 1500 mm | 4000 mm * 1500 mm | 4000 mm * 2000 mm | 6000 mm * 2000 mm |
| Velocidad cortante | 130 m / min | |||
| Aceleración máx. | 1,5G | |||
| Voltaje de trabajo | 380V / 50HZ o 60HZ | |||
La máquina de corte por láser de fibra de placa de metal y tubo de metal corta placa de acero, placa de aluminio, tubería de acero, etc. Este video lo muestra cortado en tubo de acero.
Presione el botón para ver los detalles.
Si desea ver más videos, bienvenido a visitar nuestro centro de videos.
1) Doble uso, doble función para cortar placas de metal y tubos de metal. Un espacio de máquina, función de 2 máquinas.
Puede ahorrar espacio en más del 50%, lo que mejora efectivamente la productividad.
2. Con diseño humanizado y experiencia de usuario práctica. Línea completa de producción de sábanas y cáscaras, autosuficiencia, entrega más corta.
3) No desmontaremos la chapa de toda la máquina para que quepa en un contenedor normal. No es necesario un contenedor de marco, lo que ahorra en gran medida el costo del flete. Además, ahorra tiempo de instalación de equipos y costos de trabajadores.
4) Cabezales láser opcionales Raycus, Max e IPG, doble refrigeración por agua incorporada, buena disipación de calor. Mantenga la estabilidad de corte segura.
5) Poco consumo de energía, mantenimiento fácil y de bajo costo, alta estabilidad. Corta cualquier forma sin la ayuda de molde.
6) Cuerpo de soldadura de acero o cuerpo de fundición tratado a una temperatura de 600C, con enfriamiento de 24 horas en el horno, mediante fresado de pórtico de acabado importado, soldadura de precisión con protección de co2 para asegurar el marco de la mesa sin deformación durante 20 años. Transporte y procesamiento convenientes.
7) Cabezal láser profesional y sistema óptico con lente importada, estable y confiable.
8) Sistema de control CNC profesional con función de ajuste láser, fácil de operar.
9) Sistema de lubricación automático, simple y flexible, evita el corte de aceite durante el trabajo.
10) Controladores duales, servomotores duales, bastidor doble, lo que hace que la alta eficiencia de corte y la capacidad de corte, sin ruidos, alta velocidad de alta precisión. La velocidad de corte en placas delgadas puede alcanzar los 30 m / s. Al mismo tiempo, garantiza estabilidad y fiabilidad.
11) Mesa de doble intercambio para mesa de corte de placa metálica, más funcional.
La cama de acero soldada
1.La chapa metálica adopta una chapa gruesa, la estructura interna de la cama adopta una estructura soldada de acero, que está soldada por placas de metal.
2. Los refuerzos están dispuestos dentro de los tubos para aumentar la resistencia y la resistencia a la tracción del lecho, también aumenta la resistencia y la estabilidad del riel guía para evitar efectivamente la deformación del lecho.
3. El espesor de la placa de acero es de 10 mm y pesa más de 4500 kg.
4.Alta resistencia, estabilidad, resistencia a la tracción, lo que garantiza 20 años de uso sin distorsión;
5.Hacemos un tratamiento de recocido a alta temperatura, reducimos la tensión interna y la deformación, su rigidez es fuerte, alta estabilidad estructural, suficiente para cumplir con el uso;
6. Bajo la premisa de un rendimiento dinámico constante, optimizamos la estructura, integramos perfectamente el banco de trabajo y la cama, y colocamos directamente la hoja del cuchillo sobre la cama para evitar sacudidas.
Hay 2 camiones diferentes para la máquina de corte por láser de fibra: camión manual y camión automático.
1.Abrazadera automática / camión
La parte delantera y trasera están equipadas con mandril eléctrico y neumático completamente automático, que puede sujetar automáticamente y determinar el centro de la tubería automáticamente. el rango de ajuste diagonal es de 20-200 mm.
2.Soporte de soporte automático
Admite diferentes tipos de tuberías de forma inteligente, se resuelve el problema de la deformación de la tubería larga.
Adopta un diseño de abrazadera eléctrica en ambos lados y puede modular el centro automáticamente. El rango de ajuste diagonal es de 20-200 mm.
Nuestra máquina de corte por láser de placas de fibra de metal tiene Raytools, WSK y cabezal láser Precitec opcional. Raytools es el más popular. WSK es el más barato. Precitec es el más caro.
Disponemos de cabezal láser de enfoque automático y manual opcional.
La ventaja del cabezal de enfoque automático:
1.Sin operación manual y enfoque, el software ajusta automáticamente la lente de enfoque para realizar placas de corte y perforación automáticas de diferentes espesores y puede enfocar automáticamente.
2.Diseño anticolisión, ajuste de altura de alta sensibilidad. La velocidad de corte de la lente de enfoque de ajuste automático es diez veces superior al ajuste manual.
3.Rango de ajuste más grande
Rango de ajuste -10 mm ~ + 10 mm, precisión de 0,01 mm, adecuado para diferentes tipos de placas de 0 ~ 20 mm.
4.Larga vida útil
Dentro del cabezal láser, hay lentes de colimador y lentes de enfoque. Tienen un disipador de calor de refrigeración por agua que reduce la temperatura del cabezal de corte para mejorar la vida útil del cabezal de corte.
Solo necesita cambiar el espejo de protección que se utiliza para proteger la lente de enfoque. Para cortar diferentes materiales o espesores, necesitamos usar diferentes boquillas.
Fuentes láser de fibra de diferentes marcas IPG, Raycus.Max opcional.
Cada fuente de láser tiene una vida útil de 100.000 horas.
Más estable y rentable.
Mantenimiento gratuito y estable, sin piezas consumibles dentro de la fuente láser.
Ventajas:
1.peso ligero, alta resistencia, sin deformación.
2.Está fabricado con estándares aeroespaciales y formado por 4300 toneladas de moldeo por extrusión en prensa.
3.La viga transversal de luz puede garantizar que el equipo tenga una alta velocidad de operación, mejorando la eficiencia del procesamiento y la calidad de la procesión.
4. La viga de perfil de aluminio de la industria aeroespacial hace que el equipo tenga un rendimiento dinámico eficiente, lo que mejora enormemente la eficiencia del procesamiento al tiempo que garantiza la calidad del procesamiento.
5.La viga está dividida, fácil de desmontar y transportar, envejecimiento artificial y tratamiento de solución.
Después del tratamiento de envejecimiento, su fuerza puede alcanzar 6061 T6, que es la fuerza más fuerte de todos los pórticos. 6. El aluminio de aviación tiene muchas ventajas, como buena tenacidad, peso ligero, resistencia a la corrosión, antioxidación, baja densidad y aumenta considerablemente la velocidad de procesamiento.
Servomotor doble eje 1.Y y cremalleras dobles
2. El bastidor láser, la guía y el accionamiento del motor XD utilizan marcas internacionales de primera línea.
3. Usamos la fresa para procesar la regla más de 5 veces para garantizar la precisión de la regla y el centro del riel guía.
4.Los bastidores tienen alta precisión, larga vida útil, pueden proporcionar un soporte riguroso para enfriar engranajes helicoidales y pulir engranajes helicoidales, de modo que la estructura de transmisión de carga sea compacta y pueda reducir efectivamente el par de accionamiento. Por cierto, se instala un bloque de ajuste para ajuste de precisión.
5. Algunas de las máquinas de corte por láser de fibra XD adoptan un bastidor Atlanta alemán, motores Yaskawa japoneses y reductor de velocidad alemán.
6. La precisión de posicionamiento de la máquina herramienta puede ser de 0.02 mm y la aceleración de corte es de 1.5G. La vida laboral es de hasta más de 20 años.
Máquina de corte por láser de fibra de placa de metal materiales adecuados:
acero inoxidable, acero al carbono, chapa galvanizada, placa electrolítica, aleación de acero, cobre, latón, aluminio, varias placas de aleación, metales raros, aleación de níquel titanio, inconel, aleación de titanio y otros materiales metálicos.
Industrias adecuadas:
La máquina de corte por láser de fibra de placa de metal es buena para procesar artículos de metal comunes en la vida diaria, como publicidad de letras metálicas, letreros, utensilios de cocina y equipos de protección ambiental. hardware mecánico, litio de nueva energía, embalaje, solar, LED, corte de chapa automotriz, aviación, vuelo espacial, electrodomésticos, piezas del metro, automóvil, componentes de precisión, barcos, equipo metalúrgico, ascensor, electrodomésticos, regalos, artes y oficios, herramienta procesamiento y otras industrias.
Coopere con nosotros, puede obtener un servicio de preventa y un servicio postventa en línea las 24 horas.
