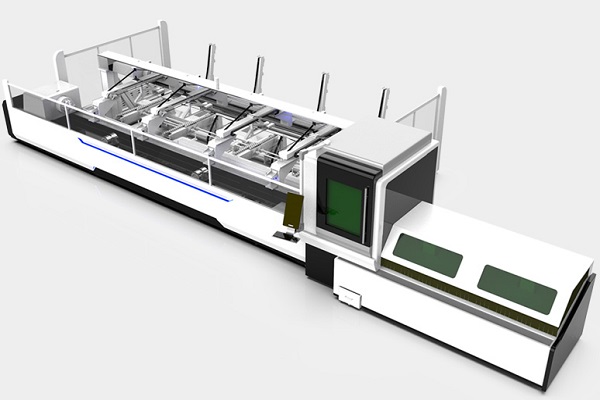

En comparación con el CO2, YAG, chorro de agua y plasma tradicionales, el cortador láser de fibra es el tipo de láser más nuevo que tiene ventajas obvias, que incluyen un haz de alta calidad, alta eficiencia fotoeléctrica, confiabilidad y bajo mantenimiento, etc. La máquina cortadora láser de fibra de tubos de metal corta tubos de acero inoxidable, tubos de acero dulce, tubos de aluminio, tubos de cobre y otros tubos que pueda necesitar cortar. El grosor de corte es de 0,4 mm a 18 mm dependiendo de la potencia del láser. Corta tanto tubos cuadrados como redondos.
| Modelo | XD-6000T | XD-9000T | XD-6000TF |
| Poder del laser | 1500W-4000W | 1500W-4000W | 1500W-4000W |
| Longitud de corte | 6m | 9m | 6m |
| Diámetro | 20mm-220mm | ||
| Velocidad cortante | 130 m / min | ||
| Aceleración máx. | 1,5G | ||
| Voltaje de trabajo | 380V / 50HZ o 60HZ | ||

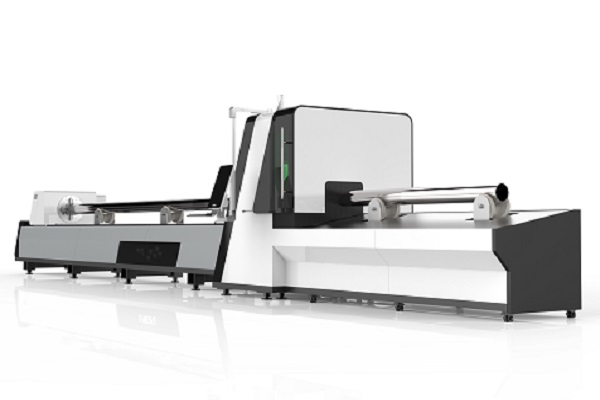

La cortadora láser de fibra de tubos metálicos corta tubos cuadrados y redondos.
Este video muestra cómo corta tubos cuadrados.
Presione el botón para ver los detalles.
Si desea ver todos los videos de nuestras máquinas láser, presione el siguiente centro de videos.
1) Carro automático tanto para tubos cuadrados como redondos con diámetro de 20 mm a 220 mm, alta eficiencia de trabajo.
2) Con diseño humanizado y experiencia práctica de usuario. Línea completa de producción de sábanas y sábanas, autosuficiencia, entrega más corta.
3) Sistema automático de carga y descarga de tubos opcional.
3) Cabezales láser opcionales Raycus, Max e IPG, doble refrigeración por agua incorporada, buena disipación de calor. Mantenga la estabilidad de corte segura.
4) Poco consumo de energía, mantenimiento fácil y de bajo costo, alta estabilidad. Corta cualquier forma sin la ayuda de molde.
5) Cuerpo de soldadura de acero o cuerpo de fundición tratado a una temperatura de 600C, con enfriamiento de 24 horas en el horno, utilizando fresado de pórtico de acabado importado, soldadura de precisión con protección de co2 para garantizar el marco de la mesa sin deformación durante 20 años. Transporte y procesamiento convenientes.
6) Cabezal láser profesional y sistema óptico con lente importada, estable y confiable.
7) Sistema de control CNC profesional con función de ajuste láser, fácil de operar.
8) Sistema de lubricación automático, simple y flexible, evita el corte de aceite durante el trabajo.
9) Controladores duales, servomotores duales, bastidor doble, lo que hace que la alta eficiencia de corte y la capacidad de corte, sin ruidos, alta velocidad de alta precisión La velocidad de corte en placas delgadas puede alcanzar los 30 m / s. Al mismo tiempo, garantiza estabilidad y fiabilidad.
Hay 2 camiones diferentes para máquina de corte por láser de fibra: camión manual y camión automático. Usamos camión automático.
1.Abrazadera automática / camión
La parte delantera y trasera están equipadas con mandril eléctrico y neumático completamente automático, que puede sujetar automáticamente y determinar el centro de la tubería automáticamente. el rango de ajuste diagonal es de 20-200 mm.
2.Soporte de soporte automático
Admite diferentes tipos de tuberías de forma inteligente, se resuelve el problema de la deformación de la tubería larga.
Adopta un diseño de abrazadera eléctrica en ambos lados y puede modular el centro automáticamente. El rango de ajuste diagonal es de 20-200 mm.
Nuestra máquina de corte por láser de placas de fibra de metal tiene Raytools, WSK y cabezal láser Precitec opcional. Raytools es el más popular. WSK es el más barato. Precitec es el más caro.
Disponemos de cabezal láser de enfoque automático y manual opcional.
La ventaja del cabezal de enfoque automático:
1.Sin operación manual y enfoque, el software ajusta automáticamente la lente de enfoque para realizar placas de corte y perforación automáticas de diferentes espesores y puede enfocar automáticamente.
2.Diseño anticolisión, ajuste de altura de alta sensibilidad. La velocidad de corte de la lente de enfoque de ajuste automático es diez veces superior al ajuste manual.
3.Rango de ajuste más grande
Rango de ajuste -10 mm ~ + 10 mm, precisión de 0,01 mm, adecuado para diferentes tipos de placas de 0 ~ 20 mm.
4.Larga vida útil
Dentro del cabezal láser, hay lentes de colimador y lentes de enfoque. Tienen un disipador de calor de refrigeración por agua que reduce la temperatura del cabezal de corte para mejorar la vida útil del cabezal de corte.
Solo necesita cambiar el espejo de protección que se utiliza para proteger la lente de enfoque. Para cortar diferentes materiales o espesores, necesitamos usar diferentes boquillas.
Fuentes láser de fibra de diferentes marcas IPG, Raycus.Max opcional.
Cada fuente de láser tiene una vida útil de 100.000 horas.
Más estable y rentable.
Mantenimiento gratuito y estable, sin piezas consumibles dentro de la fuente láser.
Servomotor doble eje 1.Y y cremalleras dobles
2. El bastidor láser, la guía y el accionamiento del motor XD utilizan marcas internacionales de primera línea.
3. Usamos la fresa para procesar la regla más de 5 veces para garantizar la precisión de la regla y el centro del riel guía.
4.Los bastidores tienen alta precisión, larga vida útil, pueden proporcionar un soporte riguroso para enfriar engranajes helicoidales y pulir engranajes helicoidales, de modo que la estructura de transmisión de carga sea compacta y pueda reducir efectivamente el par de accionamiento. Por cierto, se instala un bloque de ajuste para ajuste de precisión.
5. Algunas de las máquinas de corte por láser de fibra XD adoptan un bastidor Atlanta alemán, motores Yaskawa japoneses y reductor de velocidad alemán.
6. La precisión de posicionamiento de la máquina herramienta puede ser de 0.02 mm y la aceleración de corte es de 1.5G. La vida laboral es de hasta más de 20 años.
Coopere con nosotros, puede obtener un servicio de preventa y un servicio postventa en línea las 24 horas.
